千舴传动直线模组的工作原理及选型指南

千舴传动直线模组是工业自动化领域的核心驱动装置，通过电动系统将旋转运动转换为精准直线运动，广泛应用于：

• 物料搬运系统

• 精密装配生产线

• 自动化检测设备

• CNC加工中心

• 医疗设备定位

核心技术原理

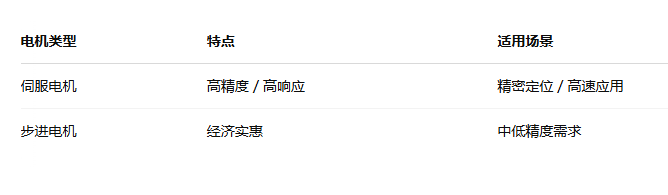

1. 电机驱动系统

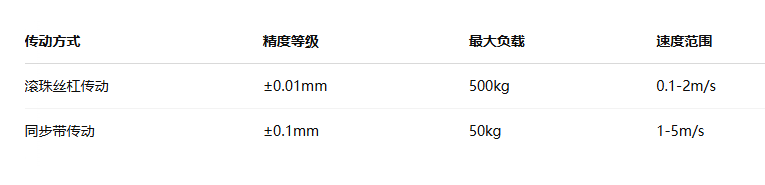

2. 传动系统对比

3. 导轨系统

• 直线轴承：经济型解决方案

• 滚动导轨：高刚性 / 长寿命

• 线性滑轨：超高精度选项

4. 智能反馈系统

配备高分辨率编码器（可达0.001mm）和位置传感器，实现闭环控制。

专业选型指南

关键参数矩阵

• 负载能力

  • 轻载(<10kg)：同步带方案

  • 中载(10-100kg)：标准滚珠丝杠

  • 重载(>100kg)：加强型丝杠/齿轮齿条

• 行程配置

  • 标准行程：100-3000mm

  • 定制行程：支持超长行程方案

• 速度要求

  • 低速高精度：滚珠丝杠

  • 高速应用：同步带驱动

• 精度等级

  • 普通级：±0.1mm

  • 精密级：±0.01mm

  • 超高精度：±0.001mm

• 环境适应性

  • 防护等级：IP54 / IP65 / IP67可选

  • 特殊材质：不锈钢 / 防腐蚀处理

产品系列介绍

1. 精密滚珠丝杠系列

• 重复定位精度：±0.005mm

• 最大推力：3000N

• 典型应用：半导体设备 / 光学检测

2. 高速同步带系列

• 最大速度：5m/s

• 加速度：10m/s²

• 典型应用：3C产品检测 / 物流分拣

3. 重型齿条齿轮系列

• 最大负载：5吨

• 行程长度：无限扩展

• 典型应用：汽车焊接线 / 重型机床

工程应用建议

安装方式选择

• 水平安装：标准配置

• 垂直安装：需配制动装置

• 悬挂安装：需加强刚性

维护周期

• 常规润滑：每3个月

• 全面保养：每年1次

寿命预估

• 标准工况：50,000小时

• 恶劣环境：30,000小时

技术服务支持

我们提供：

• 免费选型咨询

• 3D模型下载

• 现场安装指导

• 定制化开发服务
