电动缸的前后耳轴有什么作用？
在自动化设备广泛应用的今天，电动缸已逐步替代传统的液压缸与气缸，成为线性运动执行系统中的核心部件之一。而在电动缸的安装与连接方式中，“前耳轴”和“后耳轴”的结构设计尤为关键，直接关系到设备的运动精度、稳定性与使用寿命。
一、什么是前耳轴与后耳轴？
所谓耳轴，是一种带有铰接孔的安装支撑结构，通常焊接或安装在电动缸的前端或后端。耳轴常用于铰接安装场合，它允许电动缸在轴向运动的同时，具有一定的旋转自由度，从而缓解由于安装误差、运动轨迹非直线或负载变化所产生的应力集中问题。
前耳轴（Front Trunnion）：安装在电动缸的前端，与活塞杆同侧，一般用于配合负载端运动自由度较大的场合。
后耳轴（Rear Trunnion）：位于电动缸本体的后端，通常是电动缸在机构中的固定基准点，承载反作用力并允许一定角度的摆动。
前耳轴与后耳轴可单独使用，也可以组合为双耳轴结构，形成典型的铰接式安装系统，常用于受空间限制或非水平安装的自动化设备中。
二、前耳轴的主要功能与应用价值
前耳轴作为电动缸前端的铰接部件，其设计初衷是为了增强电动缸与外部结构的动态配合能力，主要作用包括以下几点：
提供灵活的连接方式：前耳轴允许活塞杆在推拉过程中进行一定范围的转动，从而在负载不稳定、偏心或方向变化的工作状态下，保证电动缸顺畅运行。
减少轴向偏载应力：在无法确保完全同轴安装时，前耳轴能够缓冲一定的偏移误差，避免因安装不当造成的丝杆弯曲、导轨磨损等问题。

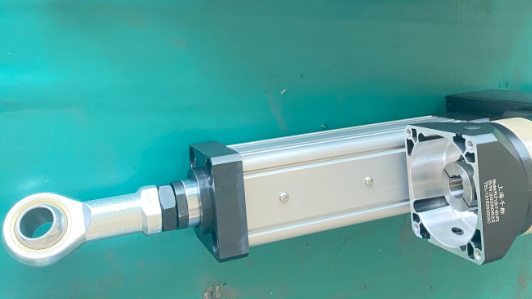

配合负载端的活动连接件：如球头、叉头等，使前端连接更加灵活，可实现非直线位移或随动运动，特别适用于点胶、夹紧、转向等系统。
典型应用场景如：自动抓取装置、非线性轨迹运动平台、机器人夹持末端等场合，电动缸需跟随负载微调角度，以保证控制精度和装配灵活性。
三、后耳轴的支撑与固定功能
相比前耳轴偏向于活动配合，后耳轴的职责更偏重于固定与承重。在整个电动缸结构中，后耳轴通常是电动缸的静态支撑点，确保本体稳固安装的同时，也允许电动缸在一定角度范围内旋转。具体作用包括：
形成可靠的固定支撑点：后耳轴可通过支架或连接件安装于设备机架，承担整个电动缸运行中的反作用力与惯性冲击，确保传动力精确传递。
允许本体自由摆动：在电动缸执行过程中，如负载端发生偏移或运行轨迹非直线，后耳轴可缓解因受力不均导致的轴向卡滞或导向失效。
减少安装精度要求：通过后耳轴支撑结构，即使设备本体存在微小倾斜或错位，也能通过自然转动自我调节，减少装配误差对性能的影响。
常见应用包括：大型机械臂、升降平台、重载压装系统等需要电动缸与设备结构之间保持高自由度对接的场合。
四、组合应用：前后耳轴的协同效果
当电动缸同时配置前耳轴与后耳轴，即构成完整的双耳轴铰接结构，适合于多轴系统、曲面运动轨迹或需实现角度变化的应用环境。此结构形式的优点包括：
提供最大灵活度：双耳轴结构允许电动缸在两端支撑下，自由摆动调节，配合空间复杂的安装环境。
缓解推力偏移应力：即使负载出现偏移或方向变化，耳轴结构也能自然吸收力线变化，保护电缸本体不受损伤。
支持旋转+直线复合运动：适合机构对电动缸提出“线性+摆动”复合需求的场合，例如翻转平台、自动对中装置等。
五、选型建议与注意事项
选择前耳轴、后耳轴安装结构时，应根据设备安装空间、负载运动形式和精度要求综合评估。一般建议：
若负载端为活动机构，建议使用前耳轴；
若需本体摆动或安装结构复杂，建议使用后耳轴；
若需灵活调角且设备处于多角度工况，推荐使用前+后耳轴组合结构。
同时，耳轴安装需搭配合适的耳环支架或铰接底座，并确保耳轴孔位与旋转中心对齐，以防止偏心损伤与早期磨损。
千舴传动
前耳轴与后耳轴不仅是电动缸安装方式的结构选项，更是保障设备运行稳定性与精度的关键环节。在复杂运动系统中，通过合理设计耳轴连接结构，可显著提高电动缸与设备之间的匹配效率、运动协调性与使用寿命。
如您在实际项目中遇到空间受限、安装复杂或角度多变的使用需求，千舴传动不仅可为您提供高性能标准产品，还能提供专业工程师一对一支持的定制安装解决方案，助您从设计源头确保系统长期稳定运行。合理的安装方式，是高性能传动系统成功运行的基础。选择千舴，选对方案，选对未来。
